石灰竖窑结构是怎样的

石灰竖窑结构是怎样的

石灰竖窑是一种用于烧制石灰的工业设备，具有悠久的历史和广泛的应用。随着技术的不断进步，石灰竖窑的结构也在不断优化和改进，以满足日益提高的生产要求。了解石灰竖窑的结构对于掌握其工作原理、优化生产工艺以及进行设备维护和管理都具有重要意义。

一、窑体结构

（一）外壳

石灰竖窑的外壳通常由钢板制成，其主要作用是承受窑内的压力和外部的环境影响，保护窑内的设备和物料。外壳的厚度和强度根据窑的大小和工作条件进行设计，以确保其稳定性和安全性。

（二）内衬

为了减少热量损失和保护外壳，窑体内壁通常设有耐火材料内衬。常见的耐火材料有高铝砖、粘土砖、镁砖等，其选择取决于窑内的温度和化学环境。内衬的质量和厚度直接影响窑体的保温性能和使用寿命。

（三）窑顶

窑顶一般采用拱形结构，以承受物料的压力。窑顶设有加料口、观察孔和废气排放口。加料口用于向窑内加入原料，观察孔用于观察窑内的工作情况，废气排放口则用于排出窑内产生的废气。

（四）窑底

窑底通常由耐高温的材料制成，如耐火混凝土或特制的砖块。窑底设有出料口和通风孔，出料口用于排出烧制好的石灰，通风孔用于引入空气进行燃烧和冷却。

二、加料装置

（一）料仓

料仓用于储存待烧制的原料，如石灰石。料仓通常位于窑顶上方，通过输送带或提升机将原料输送至加料口。

（二）加料斗

加料斗位于窑顶的加料口处，用于控制原料的加入速度和量。加料斗的设计应保证原料能够均匀地进入窑内，避免出现堆积或堵塞的情况。

（三）布料器

为了使原料在窑内均匀分布，提高烧制效果，通常在加料口下方设置布料器。布料器的形式多种多样，如旋转布料器、钟式布料器等，其工作原理是通过旋转或摆动将原料均匀地撒在窑内的横截面上。

三、出料装置

（一）出料仓

出料仓位于窑底的出料口下方，用于收集烧制好的石灰。出料仓通常具有一定的储存容量，以保证生产的连续性。

（二）卸料阀

卸料阀安装在出料仓的底部，用于控制石灰的排出速度和量。卸料阀的类型有星形卸料阀、插板阀等，其选择取决于生产工艺和设备要求。

（三）输送设备

烧制好的石灰从出料仓通过输送设备运送到下一工序，常见的输送设备有输送带、刮板输送机、斗式提升机等。 五、燃烧系统

（一）燃料供应

石灰竖窑的燃料可以是固体燃料（如煤）、液体燃料（如重油）或气体燃料（如天然气）。燃料通过管道或输送带输送至窑内的燃烧器。

（二）燃烧器

燃烧器是将燃料和空气混合并点燃的装置，其性能直接影响燃烧效率和温度分布。常见的燃烧器有喷枪式燃烧器、旋流式燃烧器等，不同类型的燃烧器适用于不同的燃料和窑型。

（三）空气供应

燃烧所需的空气通过风机引入窑内，空气的供应量和分布通过风道和调节阀进行控制。合理的空气供应能够保证燃料充分燃烧，提高能源利用率。

四、通风系统

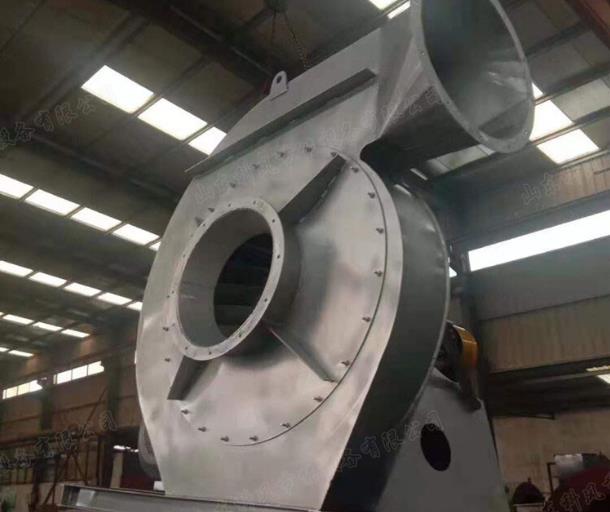

（一）风机

风机是通风系统的核心设备，用于提供窑内所需的空气流动动力。风机的类型和规格根据窑的大小和通风要求进行选择。

（二）风道

风道用于引导空气的流动，包括进风道和出风道。风道的设计应保证空气流动顺畅，减少风阻和能量损失。

（三）调节阀

调节阀用于调节空气的流量和压力，以满足窑内不同部位的通风需求。常见的调节阀有电动调节阀、手动调节阀等。

五、废气处理系统

（一）除尘器

窑内产生的废气中含有大量的粉尘，需要通过除尘器进行处理。常见的除尘器有袋式除尘器、电除尘器等，其作用是去除废气中的粉尘，减少对环境的污染。

（二）脱硫脱硝装置

为了满足环保要求，废气中可能需要进行脱硫脱硝处理。脱硫脱硝装置的类型和工艺根据废气的成分和排放标准进行选择。

（三）引风机

引风机用于将处理后的废气排出窑外，使其排入大气或进一步进行处理。

六、控制系统

（一）温度监测

通过在窑内不同部位安装热电偶或红外测温仪等设备，实时监测窑内的温度分布，为控制燃烧和通风提供依据。

（二）压力监测

监测窑内的压力变化，确保窑内处于合适的压力状态，保证生产的安全和稳定。

（三）自动化控制

采用 PLC 或 DCS 等自动化控制系统，对石灰竖窑的加料、燃烧、通风、出料等环节进行精确控制，实现生产过程的自动化和优化。

石灰竖窑的结构复杂而精细，各个组成部分相互协作，共同完成石灰的烧制过程。了解石灰竖窑的结构对于优化生产工艺、提高设备性能、降低能耗和减少环境污染都具有重要意义。随着技术的不断发展，石灰竖窑的结构也将不断创新和完善，以适应日益严格的生产要求和环保标准。
