铝型材不同材质、不同状态的力学性能

铝型材不同材质、不同状态的力学性能

铝型材以其优异的性能在众多领域中得到了广泛应用，从建筑结构到交通运输，从电子设备到航空航天，都能看到铝型材的身影。而铝型材的力学性能因其不同的材质和状态而有着显著的差异。

一、铝型材材质的分类

纯铝型材

纯铝型材是由高纯度的铝制成，其铝含量通常在 99% 以上。纯铝型材具有良好的导电性、导热性和耐腐蚀性，但其强度相对较低。纯铝型材的力学性能主要表现为较低的抗拉强度、屈服强度和硬度，但其延伸率较高，具有良好的塑性和可加工性。

铝合金型材

铝合金型材是在纯铝中加入其他金属元素如铜、镁、锌、硅等形成的合金材料。根据不同的合金元素和比例，铝合金型材可以分为多个系列，如 1xxx 系、2xxx 系、3xxx 系、4xxx 系、5xxx 系、6xxx 系和 7xxx 系等。

（1）1xxx 系铝合金型材

主要含有铝元素，其他杂质元素含量极低。具有良好的耐腐蚀性、导电性和导热性，强度较低，主要用于对强度要求不高但对耐腐蚀性和导电性有要求的场合，如电线电缆、食品包装等。

（2）2xxx 系铝合金型材

以铜为主要合金元素，强度较高，耐热性好，但耐腐蚀性相对较差。主要用于航空航天领域，如飞机结构件等。

（3）3xxx 系铝合金型材

以锰为主要合金元素，具有良好的成形性、耐腐蚀性和中等强度。广泛应用于建筑装饰、食品加工设备等领域。

（4）4xxx 系铝合金型材

以硅为主要合金元素，通常用于焊接材料和铸造铝合金。

（5）5xxx 系铝合金型材

以镁为主要合金元素，具有良好的耐腐蚀性、焊接性和中等强度。常用于船舶、汽车制造、建筑结构等领域。

（6）6xxx 系铝合金型材

以镁和硅为主要合金元素，经过热处理后具有较高的强度、良好的耐腐蚀性和可加工性。广泛应用于建筑门窗、幕墙、家具等领域。

（7）7xxx 系铝合金型材

以锌为主要合金元素，强度高，是铝合金中强度最高的系列之一，但耐腐蚀性相对较差。主要用于航空航天、体育器材等对强度要求较高的领域。

二、铝型材状态的分类

铝型材的状态主要是通过不同的热处理工艺来实现的，常见的状态有以下几种：

O 状态

O 状态代表完全退火状态。在这个状态下，铝型材经过充分的退火处理，消除了加工硬化，具有最高的塑性和延伸率，强度和硬度较低。适用于需要进行深度加工和变形的场合。

H 状态

H 状态代表加工硬化状态。通过冷加工（如拉伸、轧制等）使铝型材产生加工硬化，从而提高其强度和硬度，但塑性和延伸率会降低。H 状态又可以分为不同的细分状态，如 H111、H112、H14、H18 等，数字越大表示加工硬化程度越高。

T 状态

T 状态代表热处理状态。通过固溶处理和时效处理等热处理工艺，使铝型材获得特定的力学性能。常见的 T 状态有 T4、T5、T6 等。

（1）T4 状态：固溶处理 + 自然时效。铝型材从挤压机挤出后经冷却处理，但不放入时效炉时效。具有较低的硬度和较好的变形性，适合后期折弯等变形加工。

（2）T5 状态：人工时效。固溶处理后进行人工时效处理，强度和硬度比 T4 状态高，但塑性和变形性相对较低。

（3）T6 状态：固溶处理 + 人工时效。经过严格的热处理工艺，具有较高的强度、硬度和良好的耐腐蚀性，但塑性相对较低。

三、不同材质、不同状态铝型材的力学性能对比

抗拉强度

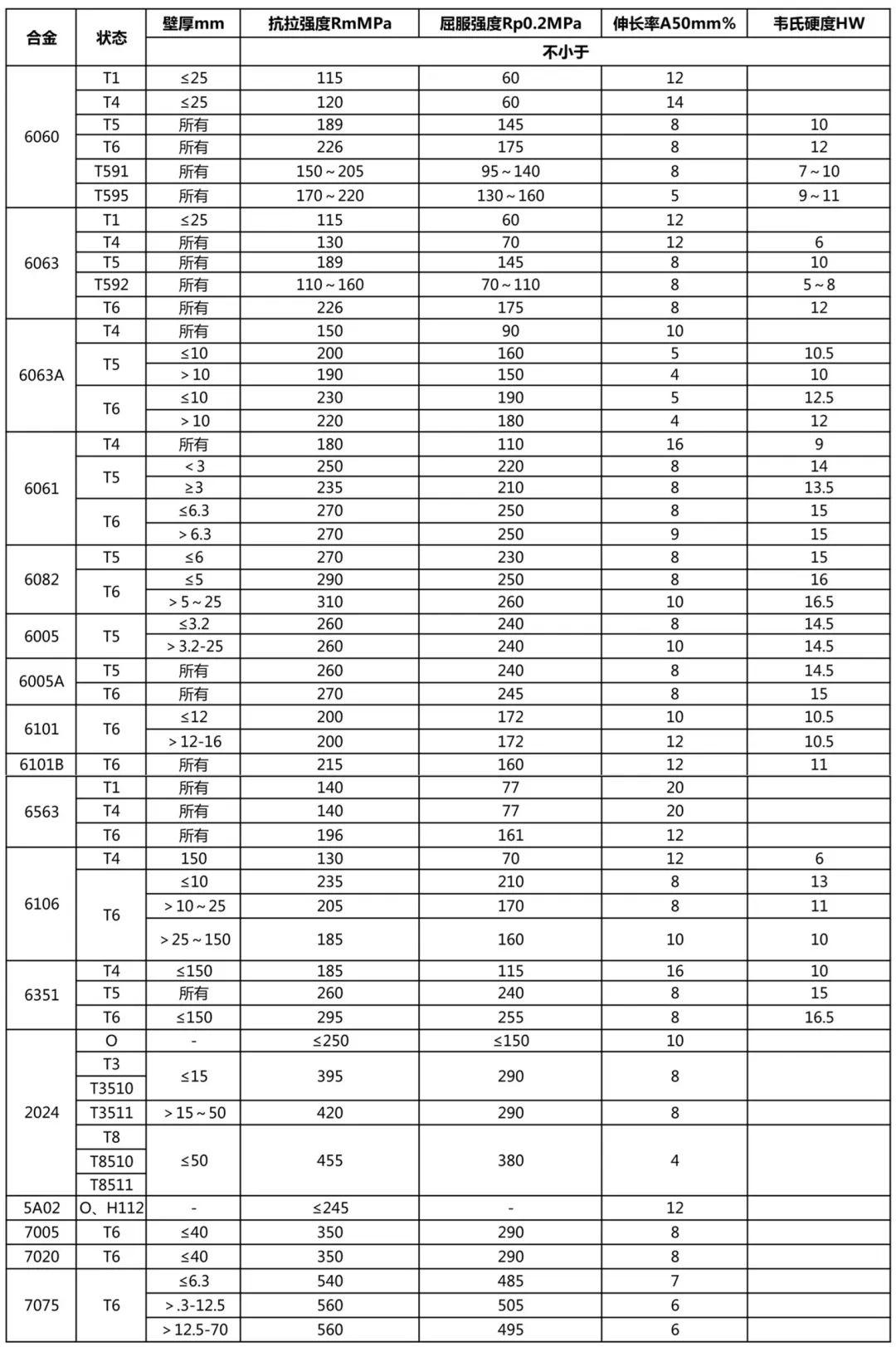

抗拉强度是材料在拉伸过程中所能承受的最大应力。一般来说，铝合金型材的抗拉强度比纯铝型材高得多。在铝合金型材中，7xxx 系铝合金的抗拉强度最高，其次是 2xxx 系和 6xxx 系。而在不同状态下，经过热处理的 T6 状态通常具有较高的抗拉强度，其次是 T5 状态和 T4 状态。O 状态和 H111 等低加工硬化状态的抗拉强度相对较低。

例如，6063-T6 铝合金型材的抗拉强度一般在 205MPa 左右，而 7075-T6 铝合金型材的抗拉强度可高达 572MPa。

屈服强度

屈服强度是材料开始产生塑性变形时的应力。与抗拉强度类似，铝合金型材的屈服强度也高于纯铝型材。在铝合金系列中，高强度铝合金如 7xxx 系和 2xxx 系的屈服强度较高。在不同状态下，T6 状态的屈服强度通常较高，O 状态的屈服强度最低。

例如，6061-T6 铝合金型材的屈服强度约为 276MPa，而纯铝 O 状态的屈服强度一般在 30MPa 左右。

硬度

硬度是材料抵抗局部变形的能力。铝合金型材的硬度通常比纯铝型材高。在铝合金系列中，高强度铝合金的硬度也相对较高。在不同状态下，加工硬化程度高的 H 状态和经过热处理的 T6 状态硬度较高，O 状态的硬度最低。

例如，7075-T6 铝合金型材的硬度可达 HB150 左右，而纯铝 O 状态的硬度一般在 HB20 以下。

延伸率

延伸率是材料在拉伸断裂后，标距的伸长与原始标距的百分比。纯铝型材和 O 状态的铝合金型材通常具有较高的延伸率，表明其具有良好的塑性和可加工性。随着加工硬化程度的增加和热处理的进行，延伸率会逐渐降低。

例如，纯铝 O 状态的延伸率可高达 35% 以上，而 7075-T6 铝合金型材的延伸率一般在 11% 左右。

四、影响铝型材力学性能的因素

合金元素

不同的合金元素对铝型材的力学性能有着显著的影响。例如，铜可以提高铝合金的强度和耐热性，但会降低耐腐蚀性；镁可以提高铝合金的强度和耐腐蚀性，但过量的镁会导致应力腐蚀开裂；硅可以改善铝合金的铸造性能和焊接性能等。

热处理工艺

热处理工艺是调整铝型材力学性能的重要手段。固溶处理可以使合金元素充分溶解在铝基体中，形成过饱和固溶体；时效处理可以使合金元素析出，形成强化相，从而提高铝型材的强度和硬度。不同的热处理工艺参数如温度、时间、冷却速度等会对力学性能产生不同的影响。

加工工艺

加工工艺如冷加工、热加工等也会影响铝型材的力学性能。冷加工可以使铝型材产生加工硬化，提高强度和硬度，但会降低塑性和延伸率；热加工可以消除加工硬化，改善塑性和可加工性，但会降低强度和硬度。

微观结构

铝型材的微观结构如晶粒尺寸、相组成、第二相等也会对力学性能产生影响。细小的晶粒尺寸可以提高强度和硬度；合适的相组成和第二相分布可以提高强度、硬度和耐腐蚀性等。

五、铝型材力学性能在实际应用中的考虑

设计要求

在设计铝型材结构时，需要根据具体的使用要求和载荷条件选择合适的材质和状态。如果需要较高的强度和硬度，可以选择高强度铝合金如 7xxx 系或经过热处理的 T6 状态；如果需要良好的塑性和可加工性，可以选择纯铝或 O 状态的铝合金。

加工工艺

不同的加工工艺对铝型材的力学性能也有影响。在进行折弯、拉伸等变形加工时，应选择具有较好变形性的材质和状态，如 T4 状态或 O 状态。在进行焊接时，需要考虑焊接性能和焊接后的力学性能变化。

环境因素

铝型材在不同的环境条件下会表现出不同的力学性能。例如，在高温环境下，铝合金的强度和硬度会降低；在腐蚀环境下，需要选择具有良好耐腐蚀性的材质和状态。

铝型材的力学性能因其不同的材质和状态而有着显著的差异。在选择铝型材时，需要综合考虑设计要求、加工工艺、环境因素等多方面因素，以选择合适的材质和状态，确保铝型材结构的安全可靠和性能优良。
