NE提升机结构图解析

来源:睿彬信息网日期:2025-09-29浏览次数:

NE提升机结构图解析

NE提升机是一种常见的散料输送设备,广泛应用于矿山、化工、粮食等行业。它最大的特点就是结构紧凑、运行稳定,维护相对简单。看它的结构图,可以更直观地理解各个部件是如何协同工作的。整个提升机主要由机架、提升链或带、提升斗、驱动装置以及调节装置组成。机架是支撑整个系统的骨架,通常采用钢材焊接而成,既保证了强度,又能抵抗长时间的震动。机架上设置有导向槽和支撑板,确保提升链运行平稳,避免偏离轨道。

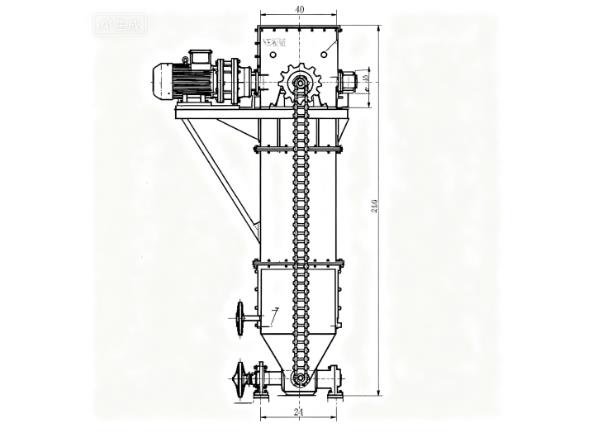

NE提升机结构图解析

提升链和提升斗是实现物料垂直运输的核心部分。链条或皮带沿着机架的导向轮循环运动,斗体固定在链条上,每个斗体都经过精密设计,容量适中,同时便于清理。通过链条与驱动装置的配合,提升机可以连续不断地输送物料。链条的张紧由机架上设置的调节装置控制,这个装置通常包括张紧轮和张紧螺栓,可以根据实际运行情况调节链条松紧,保证设备运行顺畅,同时延长链条和斗体的使用寿命。

驱动装置直接影响提升机的工作效率。NE提升机常用电动机配合减速机的方式,通过驱动轴带动链轮旋转,从而带动整个提升链运转。驱动部分通常设置在机架底部或者顶部,根据安装场地和物料性质来选择。驱动链轮和从动链轮之间的距离、链条与轮齿的啮合精度都会影响运行稳定性。定期检查驱动装置的润滑情况和螺栓紧固度,可以有效避免设备意外停机。

安全装置在NE提升机结构中也占有重要位置。链条断裂保护、斗体溢料防护以及机架安全罩等设计,都是为了在异常情况下减少对设备和人员的损害。合理的安全设计不仅保护了生产,也提高了设备的使用寿命。NE提升机结构图上标出的这些装置,让维护人员在检修或更换部件时有明确的参考,减少误操作的风险。

通过结构图解析,可以发现NE提升机的各个部件之间配合紧密,每一部分的设计都有其必要性。无论是链条的张紧、斗体的排列,还是驱动装置的精度,都直接影响设备运行的稳定性和输送效率。对技术人员来说,掌握结构图的细节,可以在日常维护、故障排查以及设备升级改造中提供有力支持。理解了NE提升机的结构逻辑,就能更好地把握其性能特点,也有助于延长设备使用寿命,提高生产效率。

NE提升机结构图解析不仅是对设备本身的理解,更是一种在实践中提升操作和维护水平的工具。熟悉图纸和部件关系,能够帮助操作人员快速判断故障原因,也让设计和改进更加科学合理。掌握了结构图的精髓,操作和维护NE提升机会变得更轻松,也能在实际应用中发挥更高的效率。
