回转窑结构图及工作原理图

回转窑结构图及工作原理图

回转窑是一种用于物料烧制的设备，广泛应用于水泥、冶金、化工、建材等行业。其主要功能是将原料经过高温处理，转化为成品。回转窑的工作原理基于热传导和物质的运动，采用间歇式或连续式生产。由于其结构简单、操作方便和处理能力强，回转窑成为许多工业流程中不可或缺的设备。

一、回转窑的结构

回转窑通常由以下几个主要部分组成：

窑体

窑体是回转窑的核心部分，呈圆柱形，通常采用钢板焊接而成，内衬耐火砖以承受高温。窑体可以倾斜设置，以便于物料的流动和分散。

窑头和窑尾

窑头是回转窑的进料口，窑尾是出料口。窑头通常配有料斗、喷煤装置、通风系统和防尘装置等，而窑尾则配有出料口、冷却装置等。

支撑装置

支撑装置包括托轮和托架，支撑窑体并使其能够自由转动。托轮一般由钢铁制成，具有良好的耐磨性和承载能力。

驱动装置

驱动装置通常由电动机、减速机和传动装置组成，负责使回转窑以稳定的速度旋转。

燃烧器

燃烧器用于将燃料与空气混合后点燃，提供高温热源以加热回转窑内的物料。常见的燃料包括煤、油、天然气等。

冷却装置

为了提高能量利用效率，回转窑的出料端通常配有冷却装置，通过冷却介质降低物料温度，并回收部分热量。

排烟系统

回转窑在工作过程中会产生大量的烟气，排烟系统用于收集和处理这些烟气，以减少环境污染。

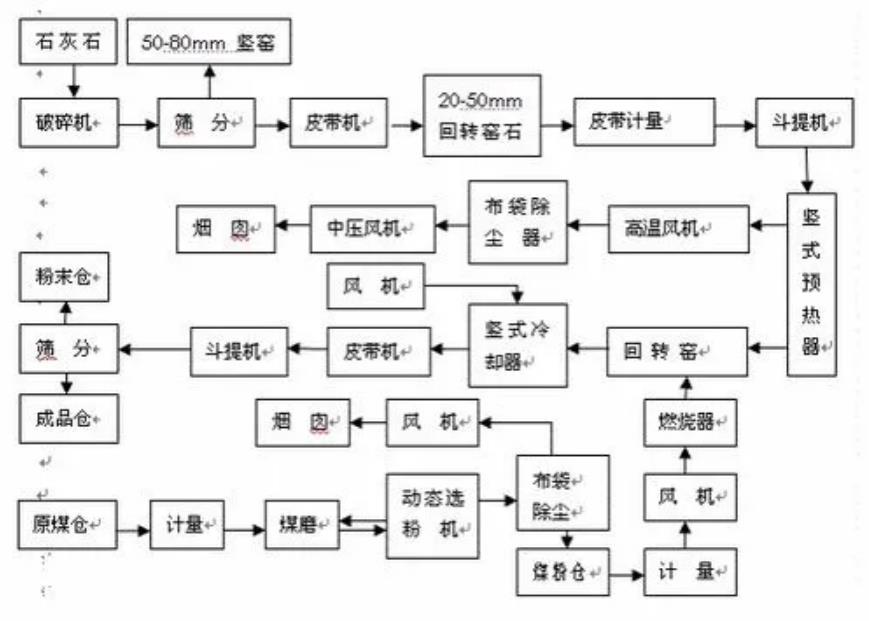

二、回转窑的工作原理

回转窑的工作原理主要包括以下几个过程：

物料的进料

原料通过料斗进入窑头，依靠重力和窑体的倾斜逐步进入窑内。

物料的运动

随着回转窑的旋转，物料在窑内沿着窑壁向下移动。在此过程中，物料受到高温气体的加热，逐渐达到反应温度。

燃料的燃烧

燃料通过燃烧器喷入窑内，与空气混合后点燃，产生高温气体。高温气体沿着窑体向下流动，与物料进行热交换。

物料的反应

在高温环境下，原料发生化学反应，形成所需的产品。例如，在水泥生产中，石灰石和黏土经过高温反应生成水泥熟料。

成品的排出

经过反应后的物料在窑尾被排出，通常经过冷却装置降温后进入下一道工序。

烟气的处理

回转窑在运行过程中产生的烟气通过排烟系统进行处理，以达到环保标准。

三、回转窑的优缺点

优点：

适用范围广

回转窑可以用于多种物料的处理，如水泥、石灰、铝土矿等。

操作简单

回转窑的操作相对简单，易于维护。

热效率高

回转窑的热效率较高，能够有效节约能源。

处理能力强

回转窑可以连续生产，适应大规模的工业需求。

缺点：

能耗较高

回转窑在高温下工作，对能源的消耗相对较大。

占地面积大

回转窑的占地面积较大，建设和安装成本高。

环境污染

煤燃烧产生的烟气对环境有一定的污染，需通过烟气处理系统进行治理。

五、回转窑的应用实例

回转窑广泛应用于各个行业，以下是一些典型的应用实例：

水泥生产

回转窑是水泥生产的关键设备，能够将生料在高温下煅烧成水泥熟料。

石灰生产

石灰石在回转窑中被高温煅烧，生成氧化钙（生石灰）。

铝土矿煅烧

在铝土矿的处理过程中，回转窑用于将铝土矿加热至高温，以提取铝。

铁矿石的还原

在冶金行业，回转窑可用于将铁矿石还原成铁。

回转窑以其高效、灵活的特点在现代工业生产中占据了重要位置。尽管存在一些缺点，但通过技术进步和设备改造，回转窑的性能和环保水平仍在不断提高。了解回转窑的结构和工作原理，对于相关行业的工程师和技术人员来说至关重要，这将帮助他们更好地设计、操作和维护这一设备，从而提升生产效率和产品质量。
