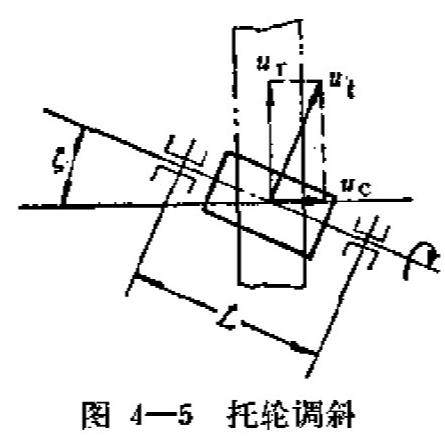

回转窑托轮调整示意图
回转窑的正常运行离不开托轮的良好支撑与调整。托轮在回转窑运行中起着关键作用，它们不仅要承受筒体的重量，还要保证筒体能够平稳旋转。正确理解和掌握托轮调整的原理及方法，对于维护回转窑的稳定运行、延长设备寿命以及保证生产质量都具有重要意义。本文将围绕回转窑托轮调整示意图展开详细的阐述。
一、回转窑托轮的基本结构与作用
托轮结构
回转窑的托轮一般由托轮体、轴、轴承、轴承座等部件组成。托轮体通常是一个圆柱形的铸件，表面经过加工以保证良好的精度和光洁度。轴安装在托轮体的中心，通过轴承与轴承座相连。轴承座则固定在基础上，为托轮提供稳定的支撑。
托轮作用
托轮的主要作用是支撑回转窑的筒体，并使其能够平稳地旋转。在回转窑运行过程中，筒体的重量通过轮带传递到托轮上，托轮通过与轮带的摩擦力来驱动筒体旋转。同时，托轮还需要承受由于筒体旋转而产生的轴向力和径向力。因此，托轮的结构强度和精度对于回转窑的正常运行至关重要。
二、托轮调整的重要性
保证筒体直线度
回转窑筒体在长期运行过程中，由于各种因素的影响，可能会出现筒体弯曲变形的情况。通过调整托轮，可以有效地纠正筒体的直线度，使筒体能够保持在正确的位置上旋转，避免因筒体弯曲而导致的设备故障和生产质量问题。
控制筒体上下窜动
回转窑筒体在旋转过程中会存在一定的上下窜动现象。合理调整托轮可以控制筒体的窜动幅度，使其在允许的范围内。如果筒体窜动过大，会对密封装置、传动装置等造成损坏；而窜动过小，则可能导致筒体与托轮之间的摩擦力不均匀，影响设备的正常运行。 优化受力分布
通过调整托轮的位置和角度，可以使托轮与轮带之间的受力更加均匀。这样可以减少托轮和轮带的磨损，延长设备的使用寿命。同时，合理的受力分布也有利于降低设备运行的能耗。
三、托轮调整示意图的解读
示意图的基本构成
托轮调整示意图通常包括回转窑筒体、轮带、托轮、轴承座等主要部件的示意图形。在图中，会标注出托轮的安装位置、调整方向、调整量等关键信息。一般还会配有相应的尺寸标注和文字说明，以便更清晰地展示托轮调整的具体方法。
调整方向的表示
在示意图中，托轮的调整方向通常用箭头来表示。箭头的方向指示了托轮需要移动的方向。例如，当需要将筒体向上抬起时，托轮的调整方向应为向窑中心方向移动；当需要将筒体向窑尾方向移动时，托轮在水平方向上的调整方向应为向窑尾方向移动。
调整量的标注
调整量在示意图中一般会以具体的数值或比例来标注。例如，托轮向某一方向的调整量可能标注为“X 毫米”或“Y%托轮直径”等。这些调整量的确定需要根据实际情况，如筒体的弯曲程度、窜动情况等进行精确计算和调整。
四、托轮调整的具体方法
托轮轴线平行度调整
（1）测量方法
首先，使用专业的测量工具，如经纬仪、水平仪等，测量托轮轴线与筒体轴线的平行度。如果发现托轮轴线与筒体轴线不平行，需要进行调整。
（2）调整步骤
通过调整轴承座底部的垫片厚度或使用调整螺栓来改变托轮的角度，使托轮轴线与筒体轴线保持平行。在调整过程中，要逐一对每个托轮进行测量和调整，确保所有托轮的轴线都处于正确的位置。
托轮中心距调整
（1）测量与计算
测量托轮之间的中心距，并与设计值进行比较。如果中心距不符合要求，需要进行调整。根据筒体的实际情况和受力分析，计算出需要调整的量。
（2）调整方式
通过移动轴承座的位置来改变托轮之间的中心距。可以使用千斤顶等工具将轴承座缓慢移动到所需的位置，然后重新固定轴承座。在调整过程中，要注意保持托轮与轮带的接触良好，避免出现间隙或过度挤压的情况。
托轮高度调整
（1）目的与判断
托轮高度调整的目的是为了使筒体保持在合适的高度位置，避免筒体过高或过低。通过观察筒体的上下窜动情况以及测量筒体与托轮之间的相对位置来判断是否需要进行托轮高度调整。
（2）调整操作
如果筒体偏高，需要将托轮向下调整；如果筒体偏低，则需要将托轮向上调整。可以通过调整轴承座的高度或更换不同厚度的垫片来实现托轮高度的调整。调整后要再次检查筒体的运行情况，确保调整效果符合要求。
五、托轮调整过程中的注意事项
安全措施
在进行托轮调整时，必须严格遵守安全操作规程。操作人员要佩戴好必要的防护装备，如安全帽、安全鞋等。在使用千斤顶等工具时，要确保其稳定性和可靠性，防止发生意外事故。
调整顺序
托轮调整应按照一定的顺序进行，一般先进行平行度调整，然后再进行中心距和高度调整。在调整过程中，要不断观察筒体的运行情况，及时发现并解决问题。
数据记录
在托轮调整过程中，要详细记录每次调整的参数，如调整方向、调整量、调整前后的测量数据等。这些数据对于后续的设备维护和故障分析具有重要的参考价值。
试运行与监测
在完成托轮调整后，要进行试运行。在试运行过程中，要密切监测筒体的旋转情况、托轮的受力情况、温度变化等。如果发现异常情况，应立即停止运行，重新检查和调整托轮。
回转窑托轮调整示意图是指导托轮调整工作的重要依据。通过正确解读和应用托轮调整示意图，掌握托轮调整的方法和注意事项，可以有效地保证回转窑的正常运行，提高设备的稳定性和生产效率。在实际操作中，需要结合具体情况，不断总结经验，优化托轮调整策略，以延长回转窑的使用寿命，降低设备维护成本，为企业的生产经营提供可靠的保障。同时，随着技术的不断发展，未来可能会有更加先进的托轮调整技术和方法出现，我们需要不断学习和探索，以适应行业发展的需求。
